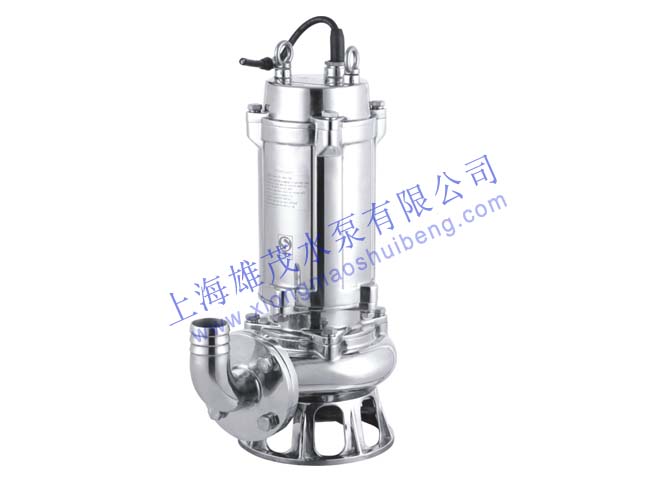

一、WQP型不銹鋼潛水泵產品概述
WQP型不銹鋼潛水泵是在引進先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。整體外殼采用不銹鋼304/316L及雙相不銹鋼材質脫蠟精密鑄造制成，專抽取有微酸弱堿之污物廢水。
WQP型不銹鋼潛水泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
二、WQP型不銹鋼潛水泵結構說明
WQP型不銹鋼潛水泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵高效率運行。
QW（WQ）無堵塞潛水泵（結構圖）
三、WQP型不銹鋼潛水泵產品特點
1、WQP型不銹鋼潛水泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、不銹鋼潛水泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQP型不銹鋼潛水泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。
四、WQP型不銹鋼潛水泵產品用途
WQP型不銹鋼潛水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
五、WQP型不銹鋼潛水泵型號意義
WQP型不銹鋼潛水泵
例如：50 WQ (QW)P15-15-1.5
50-口徑
WQ (QW)P-不銹鋼潛水排污泵（304、316L）
15-流量(m3/h)
15-揚程
1.5-配用電機功率
六、WQP型不銹鋼潛水泵型號參數
型 號 | 口 徑
(mm) | 流 量
(m3/h) | 揚 程
(m) | 功 率
(kw) | 轉 速
(r/min) |
50WQP 20-7-0.75 | 50 | 20 | 7 | 0.75 | 2900 |
50WQP10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 |
50WQP20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 |
50WQP15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 |
50WQP18-30-3 | 50 | 18 | 30 | 3 | 2900 |
50WQP25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 |
50WQP20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 |
65WQP25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 |
65WQP37-13-3 | 65 | 37 | 13 | 3 | 2900 |
65WQP25-30-4 | 65 | 25 | 30 | 4 | 2900 |
65WQP30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 |
65WQP35-50-11 | 65 | 35 | 50 | 11 | 2900 |
65WQP35-60-15 | 65 | 35 | 60 | 15 | 2900 |
80WQP40-7-2.2 | 80 | 40 | 7 | 2.2 | 2900 |
80WQP43-13-3 | 80 | 43 | 13 | 3 | 2900 |
80WQP40-15-4 | 80 | 40 | 15 | 4 | 2900 |
80WQP65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 |
100WQP80-10-4 | 100 | 80 | 10 | 4 | 1450 |
100WQP110-10-5.5 | 100 | 110 | 10 | 5.5 | 2900 |
100WQP100-15-7.5 | 100 | 100 | 15 | 7.5 | 2900 |
100WQP85-20-7.5 | 100 | 85 | 20 | 7.5 | 2900 |
100WQP100-25-11 | 100 | 100 | 25 | 11 | 2900 |
100WQP100-30-15 | 100 | 100 | 30 | 15 | 2900 |
100WQP100-35-18.5 | 100 | 100 | 35 | 18.5 | 2900 |
150WQP145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 |
150WQP180-15-15 | 150 | 180 | 15 | 15 | 1450 |
150WQP180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 |
150WQP180-25-22 | 150 | 180 | 25 | 22 | 1450 |
150WQP130-30-22 | 150 | 130 | 30 | 22 | 1450 |
150WQP180-30-30 | 150 | 180 | 30 | 30 | 1450 |
150WQP200-30-37 | 150 | 200 | 30 | 37 | 1450 |
200WQP300-7-11 | 200 | 300 | 7 | 11 | 1450 |
200WQP250-11-15 | 200 | 250 | 11 | 15 | 1450 |
200WQP400-10-22 | 200 | 400 | 10 | 22 | 1450 |
200WQP400-13-30 | 200 | 400 | 13 | 30 | 1450 |
200WQP250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 |
200WQP300-15-22 | 200 | 300 | 15 | 22 | 1450 |
200WQP250-22-30 | 200 | 250 | 22 | 30 | 1450 |
200WQP350-25-37 | 200 | 350 | 25 | 37 | 1450 |
200WQP400-30-55 | 200 | 400 | 30 | 55 | 1450 |
WQP型不銹鋼潛水泵類產品：不繡鋼潛水泵，
不銹鋼排污泵，便攜式不銹鋼潛水泵，不銹鋼潛水排污泵，不銹鋼無堵塞潛水排污泵，不銹鋼自動攪勻潛水排污泵，不銹鋼帶切割裝置排污泵，不銹鋼切割排污泵，不銹鋼污水污物潛水排污泵，不銹鋼污水泵，不銹鋼污水泥漿泵，不銹鋼切割式潛水泵，
不銹鋼噴泉泵?？啥ㄗ霾讳P鋼304.316.雙相不銹鋼等材質。
